CDS : Calculateur de sections

Généralités

Version : 7.07 - Avril 2026

Langue(s) : FR
Système de protection  : Dongle USB

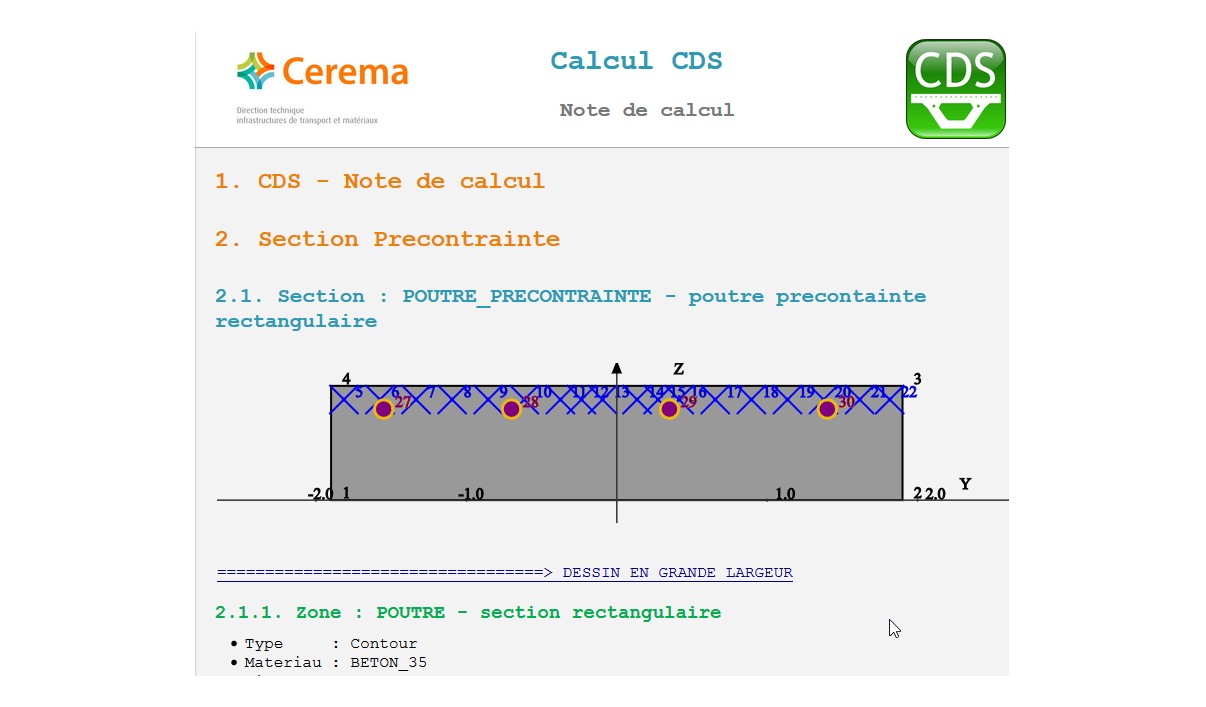

Notes de calculs au(x) format(s) : HTML, TXT

Compatibilité : Windows 10, 11, 64bits
Prérequis : nécessite OPEN JDK 21

Description

Ce programme vérifie ou dimensionne le ferraillage des sections de béton armé et/ou précontraint soumises à la flexion composée déviée dans l’hypothèse de conservation des sections planes et dans le cadre des Eurocodes. CDS traite les sections composées de plusieurs contours éventuellement évidés et constitués de différents matériaux. L’utilisateur définit successivement :

• Les caractéristiques des matériaux : béton, aciers de ferraillage, aciers de précontrainte ou des matériaux particuliers relatifs à son étude,
• L’environnement éventuel physico - chimique éventuel,
• La géométrie du coffrage et des câbles de précontrainte éventuels,
• Le positionnement des lits de ferraillage ou les options de ferraillage automatique,
• Les efforts appliques par situation de projet et état limite et éventuellement les tensions de câbles concomitantes.

Le logiciel justifie le béton et/ou dimensionne selon les besoins les aciers de ferraillage.

Il permet en particulier de déterminer :

• Les caractéristiques mécaniques brutes, nettes et homogénéisées, les repères principaux et le centre de gravité,
• L’état des déformations et des contraintes dans la section,

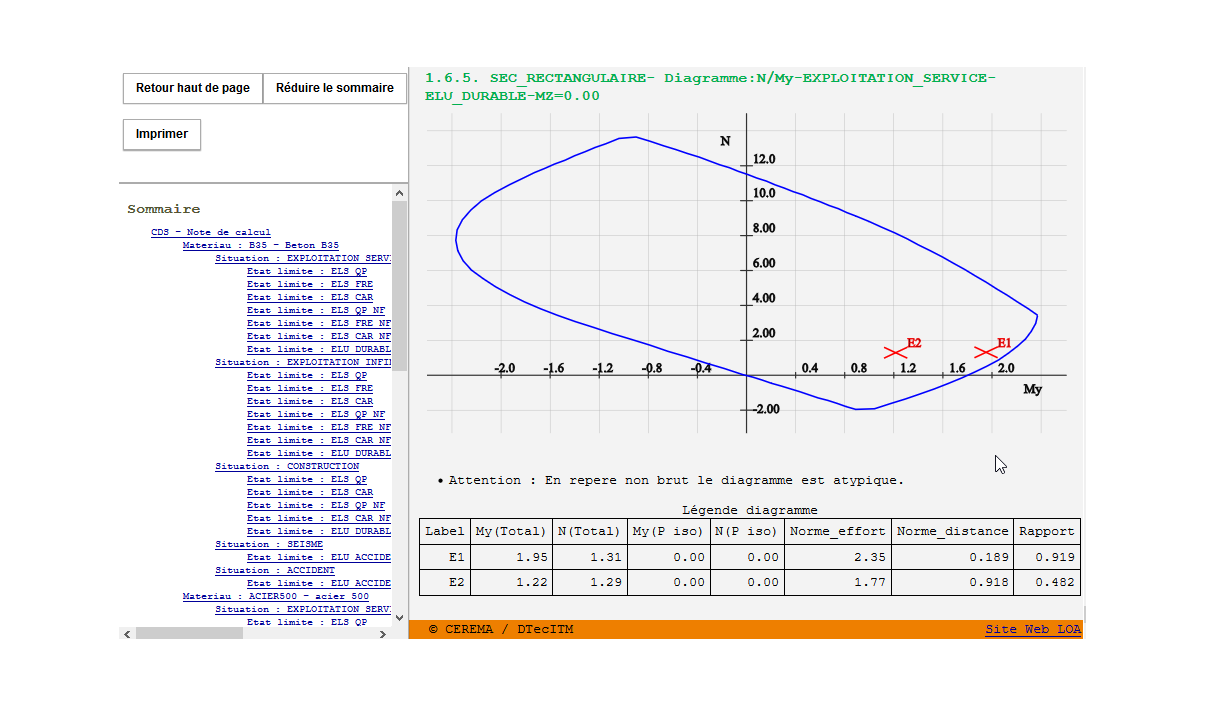

• Les courbes d’interaction des efforts appliqués,
• Les informations indispensables à l’analyse de l’intégrité des matériaux.

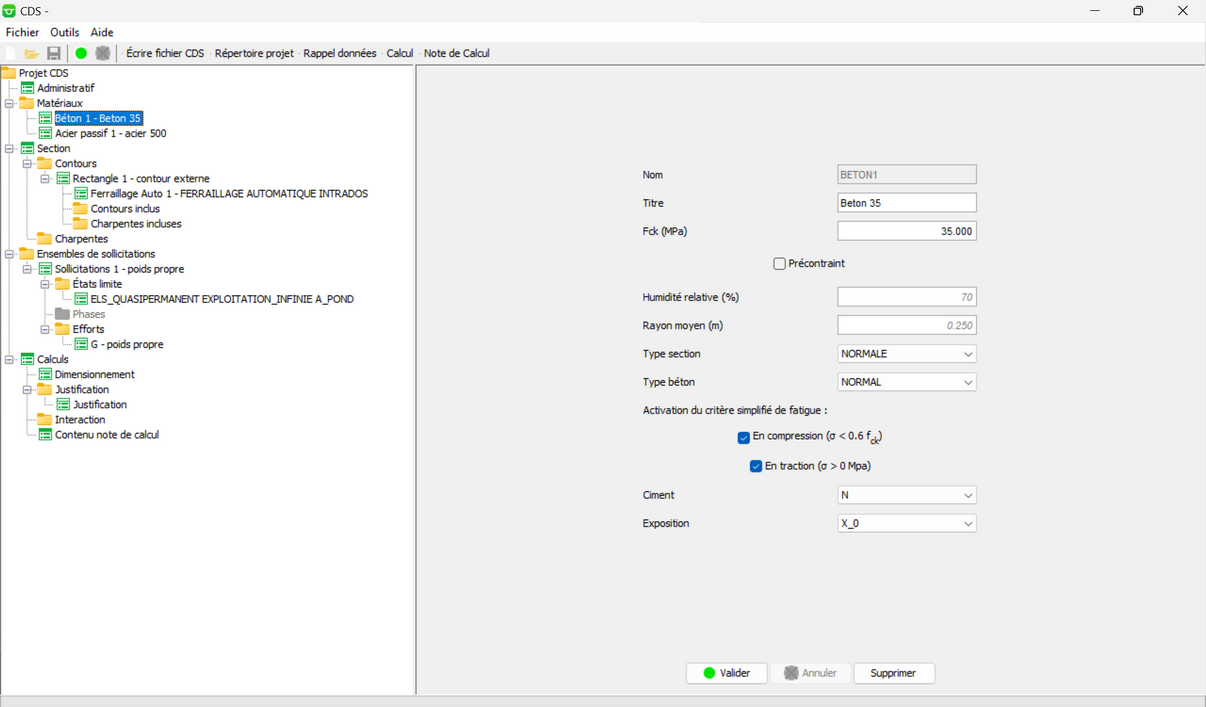

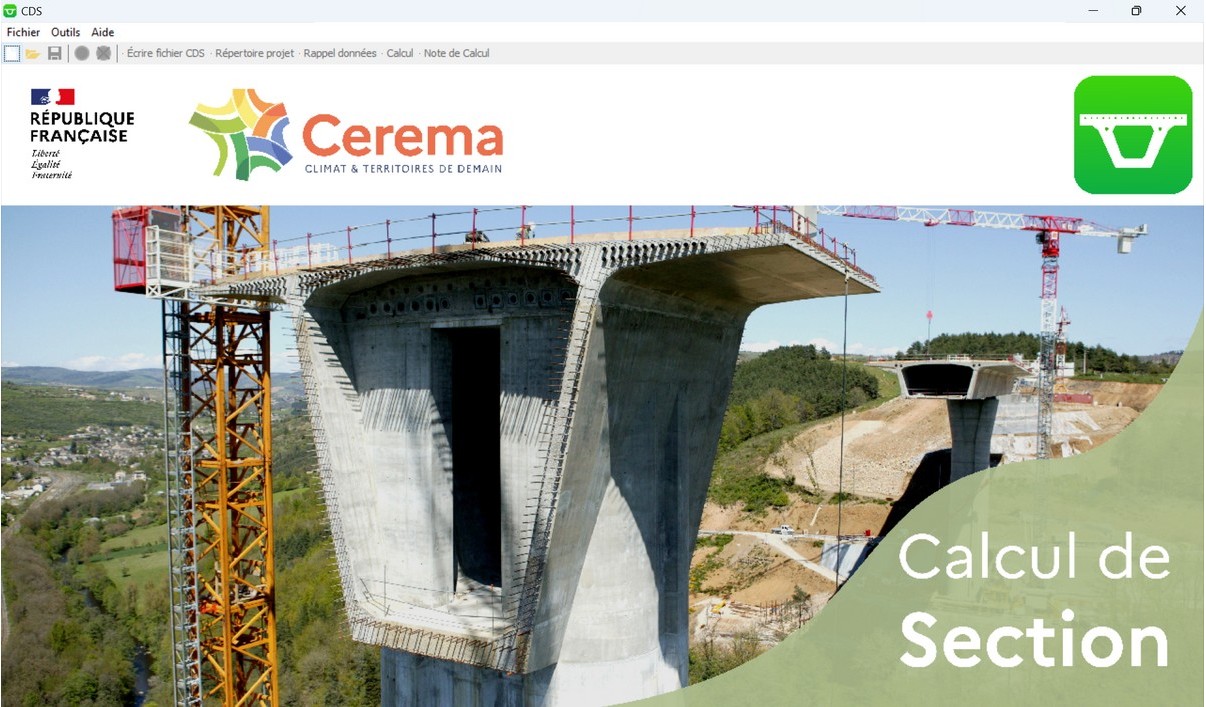

Depuis la version 7.00, le logiciel dispose d’une interface graphique permettant de mener à bien une étude simple.
La plupart des études peuvent être réalisées à partir de l’interface, qui prend la forme d’une succession de formulaires contenus dans des panneaux. L’utilisateur avancé peut éditer un fichier texte de commandes (également produit par l’interface graphique) pour accéder à des fonctions plus avancées.

Remarque  : le logiciel CDS peut directement être appelé par le logiciel PCP pour le dimensionnement et la justification de sections. Les données géométriques, matériaux et efforts de CDS sont directement générées par PCP.

Acquisition

La version protégée de CDS est en téléchargement libre ci-dessous. Pour commander la clef de protection, veuillez cliquer sur commander et remplissez un bon de commande.
Toute la documentation du logiciel est en libre téléchargement.

Installation

Manuel d’utilisation

Le guide d’installation du logiciel CDS, d’utilisation de l’interface graphique, de protection par Dongle et de configuration de PSPad ® (éditeur de texte) est en téléchargement ici :

Le manuel technique décrivant précisément les commandes du fichier de commandes, et les calculs effectués par le logiciel est disponible ici :

Quelques exemples

Plusieurs exemples sont à votre disposition

Section	Description	Projet interface	Fichier de commandes	Note de calcul

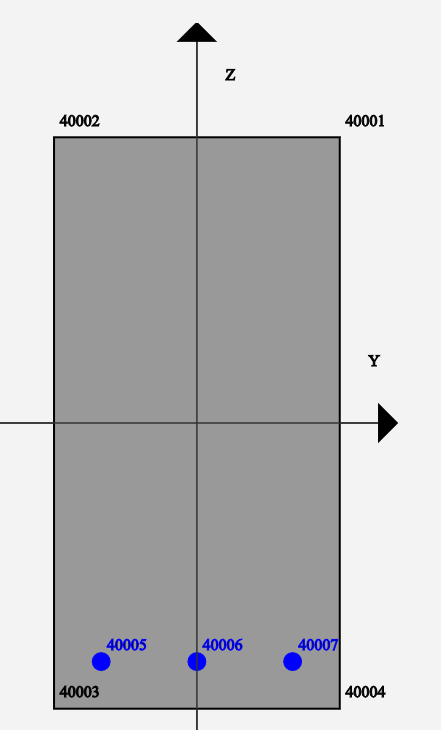

	Une poutre en béton armé, sous son poids propre.	CDS rectangle BA (.xcds)	CDS rectangle BA (.cds)	CDS rectangle BA (.html)

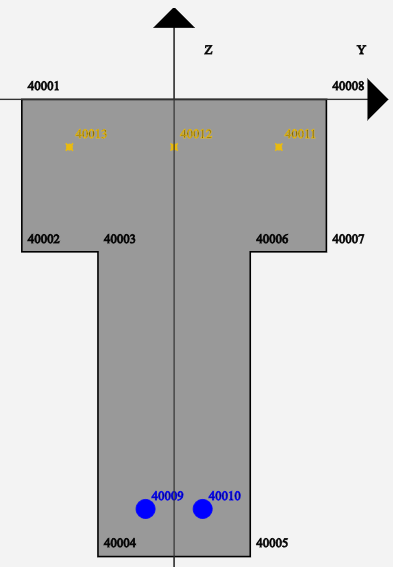

	Une poutre en T, béton armé, sous son poids propre. On s’intéresse aussi a l’effet d’un grutage en tandem induisant un effort normal de traction et un léger basculement.	CDS te BA (.xcds)	CDS te BA (.cds)	CDS te BA (.html)

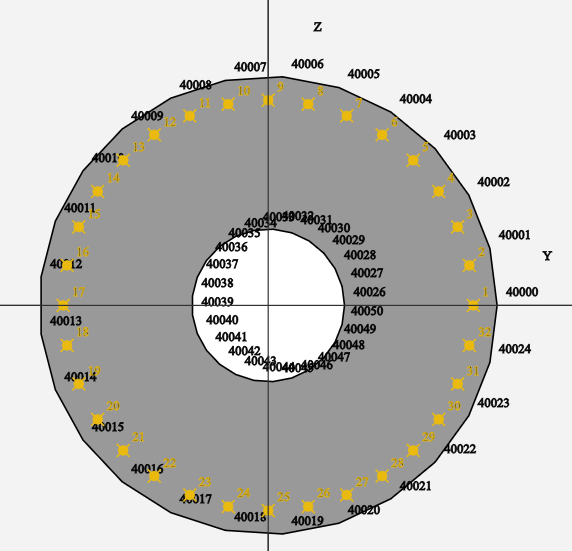

	Une pile circulaire creuse en béton arme avec une masse en tete. Elle doit reprendre un moment créé par le vent et, dans un cas d’un choc accidentel, un autre moment.	CDS pile BA (.xcds)	CDS pile BA (.cds)	CDS pile BA (.html)

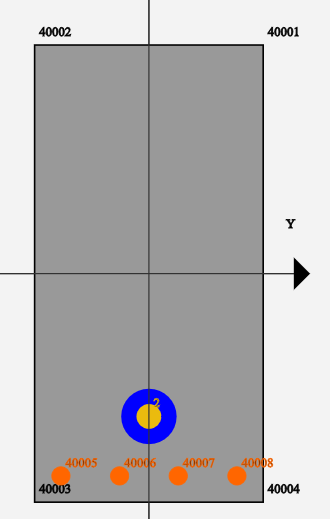

	Une poutre précontrainte rectangulaire. Elle doit reprendre en ELU durable, en situation de service, un moment important.	CDS rectangle BP (.xcds)	CDS rectangle BP (.cds)	CDS rectangle BP (.html)

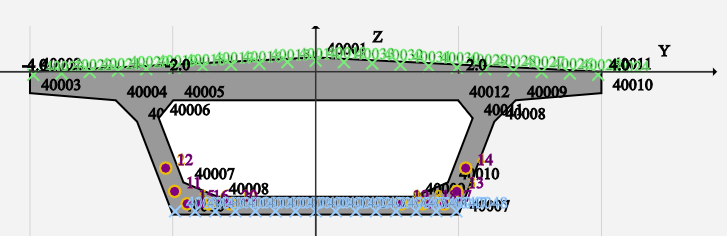

	Une poutre caisson précontrainte	CDS caisson (.xcds)	CDS caisson (.cds)	CDS caisson (.html)
