Logiciel OM3

Attention : Logiciel retiré de la vente.

Version : 4.21d - AOUT 2020

Langue(s) : FR
Système de protection  : Dongle
Notes de calculs au(x) format(s) : HTML, TXT

Compatibilité : Windows 7, Windows 10 (32 et 64bits)
Prérequis : nécessite OPEN JDK 21

Description générale

L’outil OM3 est un outil de dimensionnement et de vérification des ponts mixtes acier-béton aux Eurocodes. Il incorpore ST1 en noyau de calcul et bénéficie d’une interface claire à la fois pour saisir les données et pour lire les résultats.

OM3 s’applique aux ponts mixtes à travées indépendantes ou continues. Il reproduit chronologiquement la plupart des opérations de construction d’une ossature mixte :

• pose de la poutraison métallique (ou lançage),
• dénivellations de chantier (précontrainte par pré-flexion),
• phase de bétonnage du hourdis,
• dénivellations d’appui après durcissement du béton,
• retrait et changement du module du béton, chargements…).

OM3 peut calculer les épaisseurs minimales des tôles et optimiser les hauteurs de poutre (bipoutre et caisson) et quel que soit le nombre de travées.

Le logiciel OM3 applique l’Eurocode 4, partie ponts (EN 1994-2).
Les principaux textes utilisés avec l’EN 1994-2 sont :

• EN 1990 : Bases de calcul, combinaisons
• EN 1990 annexe A2 : Application aux ponts
• EN 1991-1-1 : Charges permanentes
• EN 1991-1-5 : Température
• EN 1991-1-6 : Charges en cours d’exécution
• EN 1991-2 : Trafic
• EN 1992-2 : Ponts en béton
• EN 1992-1-1 : Règles générales béton
• EN 1993-2 : Ponts métalliques
• EN 1993-1.1 : Règles générales acier
• EN 1993-1.5 : Raidissage, voilement des plaques
• EN 1993-1.9 : Fatigue
• EN 1993-1.10 : Rupture fragile

Présentation technique du logiciel

OM3 s’applique aux ponts mixtes à travées indépendantes ou continues avec un nombre de travées limité à 20. Transversalement, le tablier peut comporter deux à six poutres métalliques identiques, avec des entraxes constants le long de l’ouvrage ou un caisson métallique dont l’inclinaison des âmes est constante sur tout l’ouvrage. Les poutres ou les caissons peuvent avoir une hauteur d’âme variable ; leurs membrures inférieure et supérieure sont d’épaisseurs variables sur la longueur du pont.

OM3 reproduit chronologiquement la plupart des opérations de construction d’une ossature mixte : pose de la poutraison métallique, phase de bétonnage du hourdis, dénivellations d’appui après durcissement du béton, retrait et changement du module du béton, chargements… Le problème du contrôle de la fissuration pendant les phases de construction, au cours desquelles le béton jeune risque d’être fortement sollicité en traction, peut être traité avec OM3. Les caractéristiques fonctionnelles de la voie portée (emplacement et largeur de la chaussée) et des trottoirs, sont supposées constantes d’un bout à l’autre de l’ouvrage. En revanche, la dalle peut être décrite avec une largeur variable pour modéliser un élargissement.

OM3 peut calculer les épaisseurs minimales des tôles, puis proposer un plan répartition matière.

OM3 peut calculer un ouvrage métallique en cours de lancement.

OM3 procède aux vérifications suivantes :

• Classification des éléments métalliques des sections,
• Justifications des sections aux ELS et à l’ELU fondamental,
• Vérification de la résistance des âmes au voilement,
• Limites admissibles à l’ELS et à l’ELU de l’acier et du béton,
• Moments résistants à l’ELU des sections de classe 1 ou 2,
• Justification à la fatigue de l’ossature métallique,
• Vérification du déversement (méthode simplifiée),
• Vérification du ferraillage minimum de non-fragilité de la dalle,
• Vérification de l’ouverture de fissure,
• Synthèse des justifications,
• Connexion : dimensionnement, analyse élastique à l’ELS et à l’ELU, justification à la fatigue des connecteurs,
• Vérification de l’aptitude au service de l’ouvrage (épreuves).

Manuel d’utilisation

Le manuel d’utilisation guide le projeteur dans les menus de OM3.
Il est disponible ici : Consulter le manuel du logiciel.

Documents liés

Tous les documents utiles à l’utilisation d’OM3 sont disponibles ici :

Quelques exemples

Le logiciel OM3 suit les directives du guide du DTOA Eurocode 3 et 4, Application aux ponts-routes mixtes acier-béton Tome 1. Voici des exemples d’ouvrages traités dans ce guide modélisés par OM3.

Captures d’écran

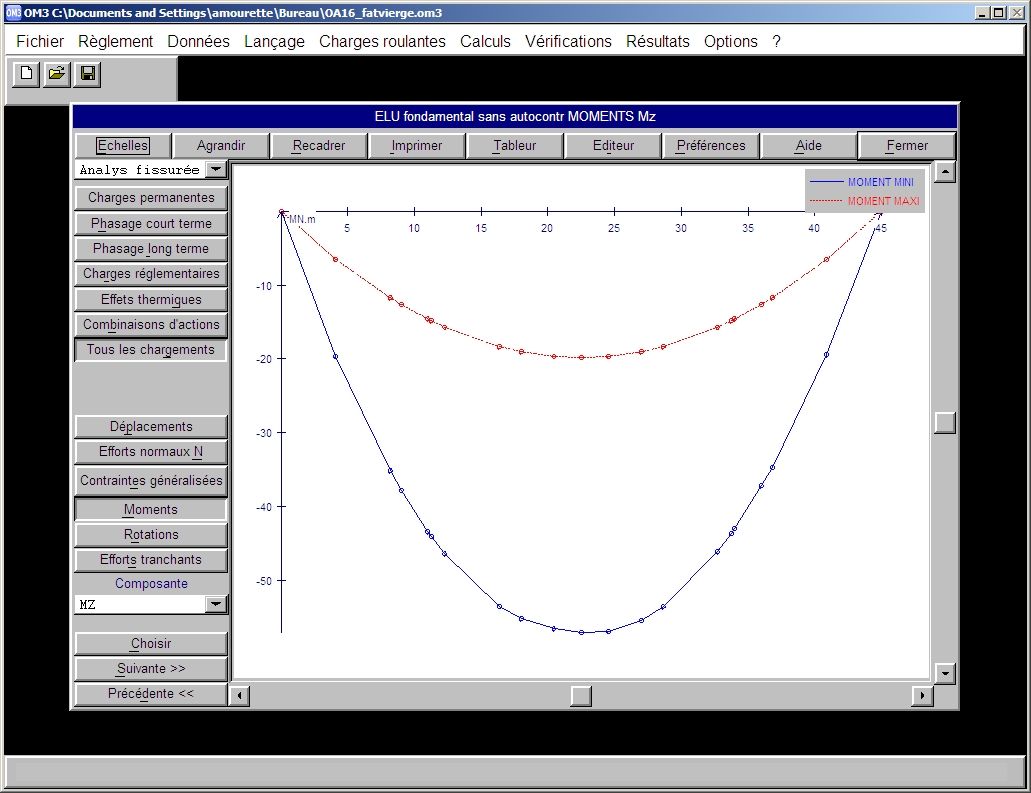

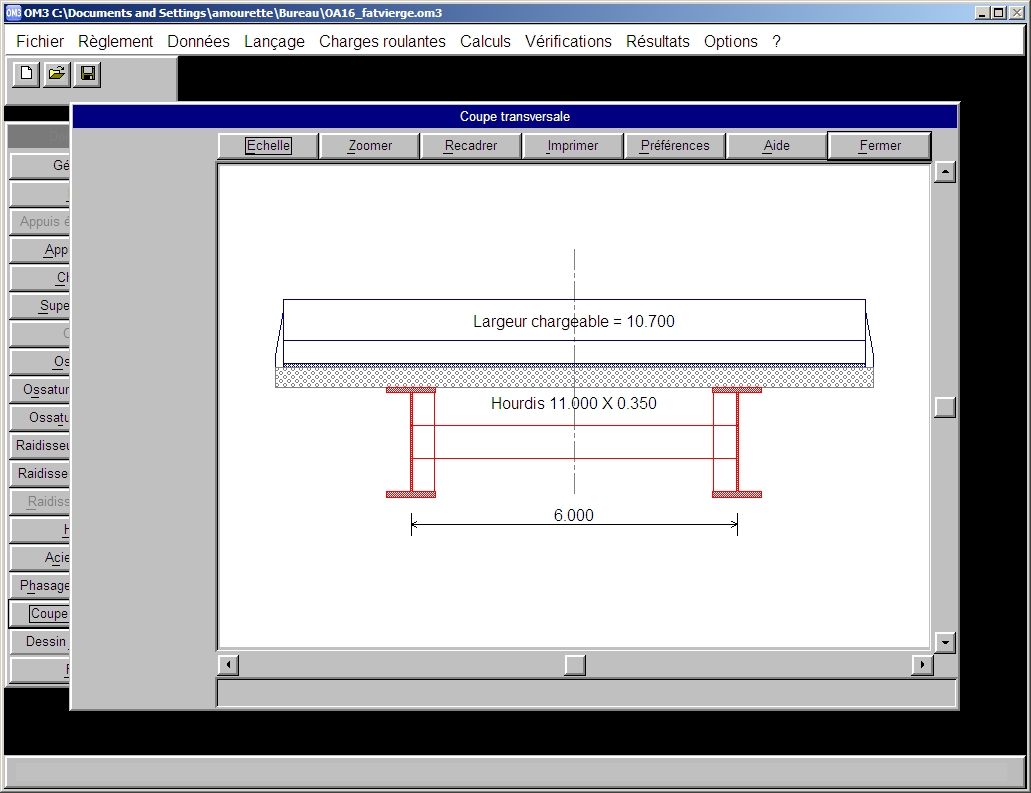

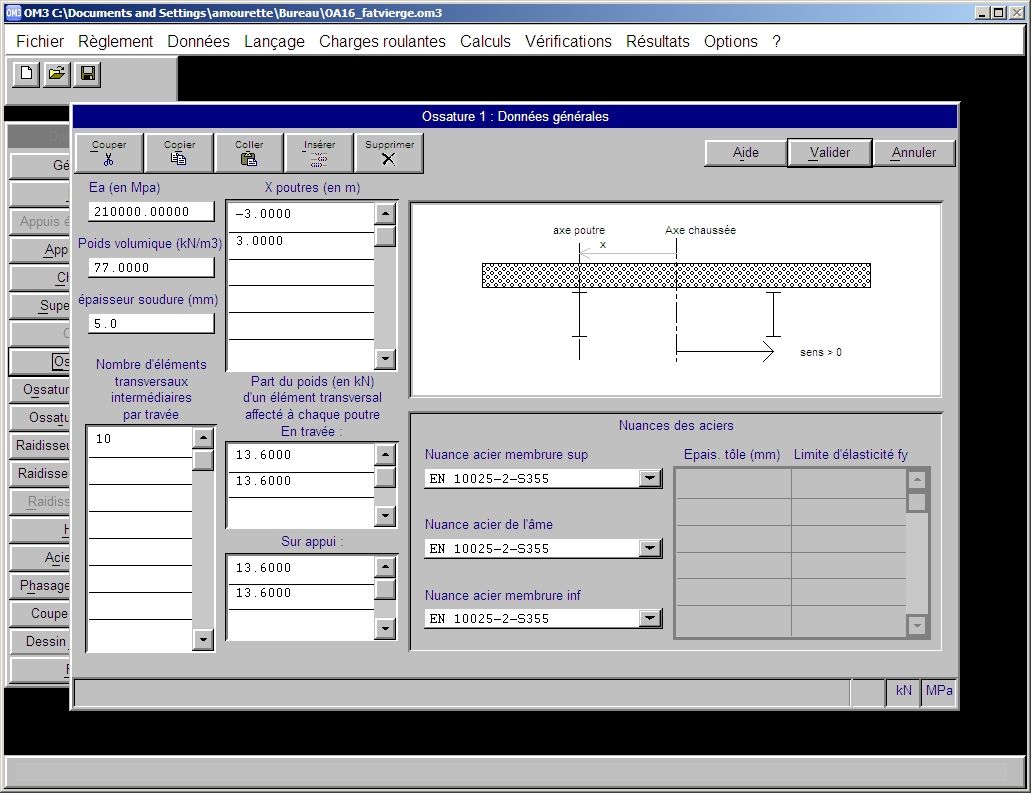

Quelques captures d’écran du logiciel OM3 : Terminal de commande et interfaces graphiques
