CHAMOA-P : Chaîne algorithmique modulaire ouvrages d’art - Plan

General

Version : 7.14 (juillet 2025)
Tarif : voir l’ensemble de nos tarifs

Langue(s) : FR
Notes de calculs au(x) format(s) : TXT et html

Compatibilité : Fonctionne sous W10 et W11
Prérequis : Nécessite openjdk21

Attention, cette version n’est pas compatible avec les versions avec fichiers txt avec "BLOC", elle crée des fichiers XML, il faut recréer ces fichiers de données intégralement.

Support : service support pont type

Description

La CHaîne Algorithmique Modulaire Ouvrages d’Art (CHAMOA) est destinée à justifier les ouvrages courants conformément aux règles Eurocodes. Ce projet s’inscrit dans la continuité des programmes de ponts types du DTOA qui ont permis de justifier plusieurs milliers d’ouvrages courants depuis les premiers programmes des années 1970. Compte tenu des fortes modifications apportées par les normes européennes, cette chaîne a été complètement réécrite après les outils qui existaient au BAEL et BPEL.

La chaine de calcul permet le calcul des ponts cadres et portiques de type PICF et PIPO et les ponts dalles de hauteur constante de type PSIDA et PSIDP, les ponts à poutres précontraintes de type PRAD, les ponts à poutrelles enrobées PPE. le biais de l’ouvrage est limité et constant.

Principe de la prestation

L’outil de calcul n’est pas disponible chez l’utilisateur, seules les notes de calculs sont accessibles par le client et facturées :

• L’utilisateur prépare un bordereau de données de l’ouvrage à étudier. Celui-ci est saisi via une interface de saisie des données. Ce bordereau est un fichier *.chamoa au format "XML" qui respecte une syntaxe explicitée dans la documentation associée au type d’ouvrage étudié. A ce stade, un rappel des données peut être édité par l’utilisateur pour vérifier la cohérence de ses données.
• Une fois le bordereau de données terminé et validé par le client, le fichier xml *.chamoa est envoyé au DTOA via le site internet de calcul de pont avec le bon de commande.
• Un calcul est alors réalisé à partir du fichier client par le DTOA : Si les hypothèses de données sont effectivement acceptables vis-à-vis des règles habituelles de dimensionnement du type d’ouvrage, une note de calcul peut être réalisée par le programme.
• La note de calcul est alors renvoyée par mail au demandeur et la note de calcul est facturée.

Plus de détails ici : Conditions d’utilisation des calculs automatiques de ponts types Eurocodes

Documentation

Les manuels métiers de CHAMOA-P sont en téléchargement ici :

Manuel CHAMOA P Abaques

Manuel CHAMOA P Annexes

Manuel CHAMOA P PICF

Manuel CHAMOA P PIPO

Manuel CHAMOA P PRAD

Manuel CHAMOA P PSIDP

Manuel CHAMOA P PSIDA

Manuel CHAMOA P PPE

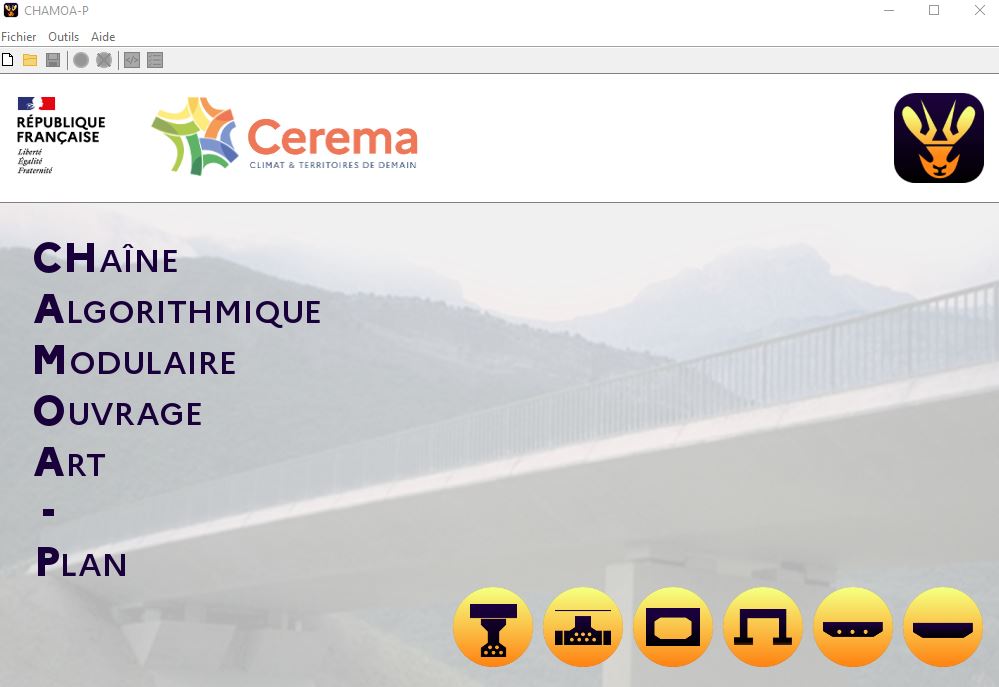

Interface de saisie

La saisie des données d’entrée d’un calcul CHAMOA-P est réalisée via l’interface CHAMOA. Tous les types d’ouvrages sont regroupés au sein d’une application unique.

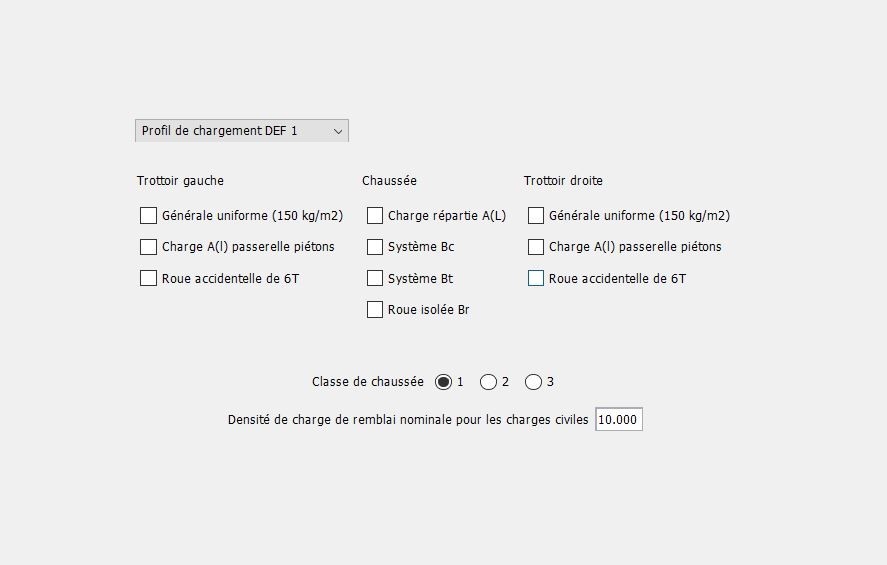

Après avoir choisi le type d’ouvrage, l’utilisateur complète les panneaux de saisie nécessaires à la modélisation. Lors de la saisie, des contrôles instantanés sont effectués, ce qui permet de converger rapidement vers un ensemble de données cohérent.

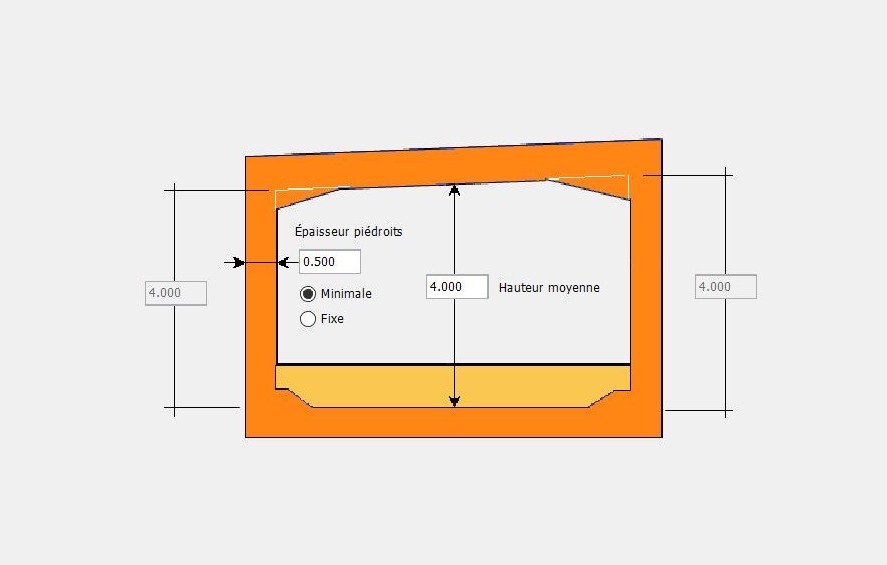

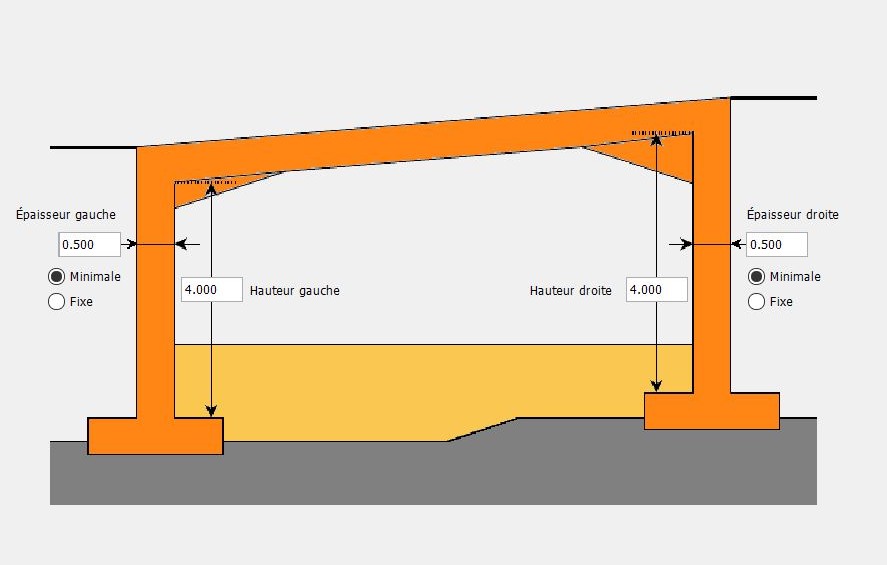

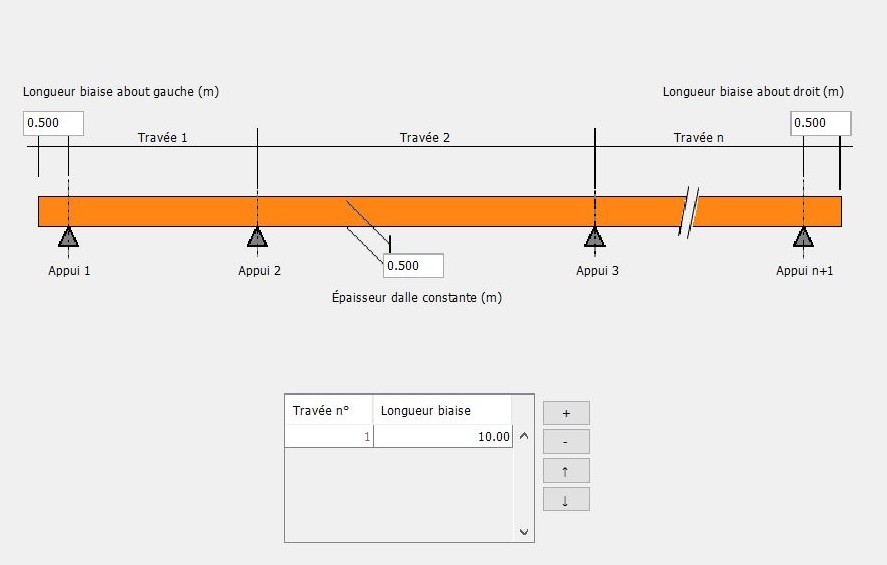

Ci-dessous 3 exemples de saisie des coupes longitudinales pour un PSIDA, un PICF et un PIPO.

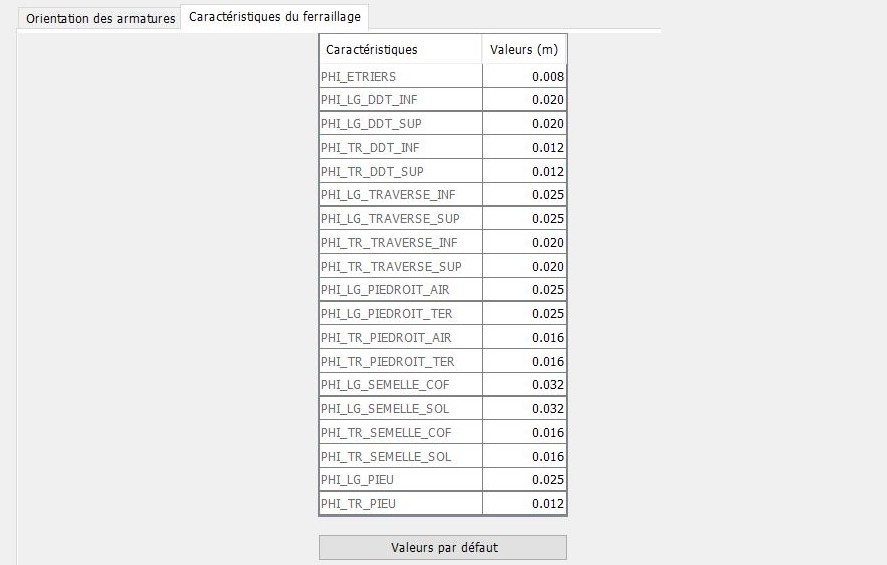

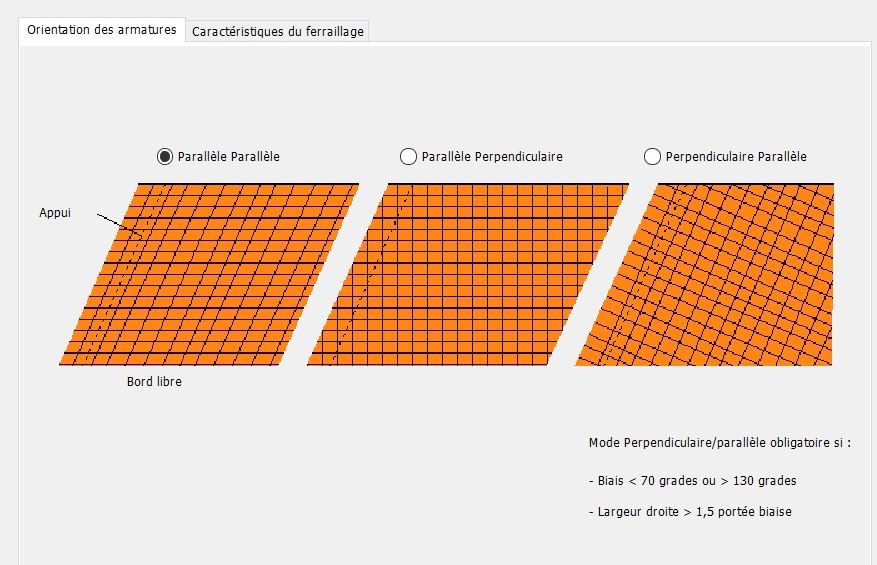

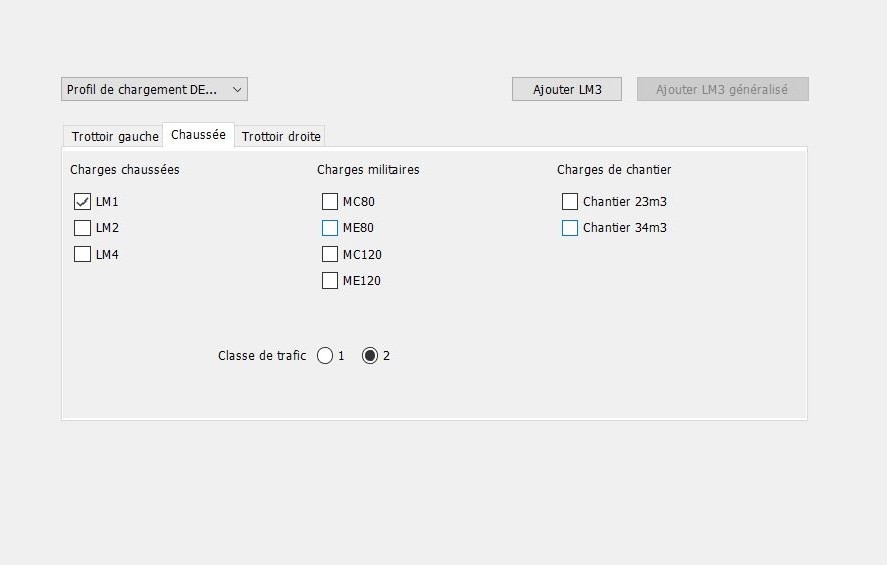

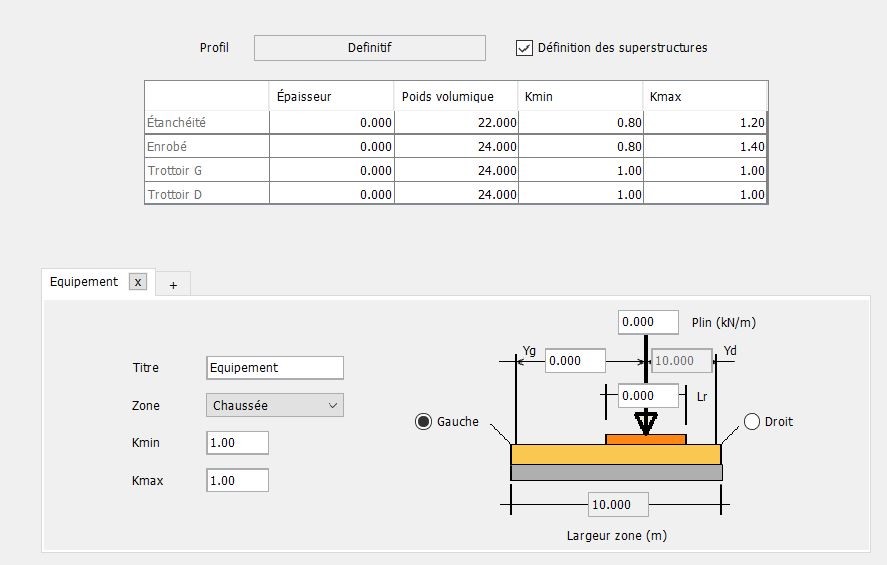

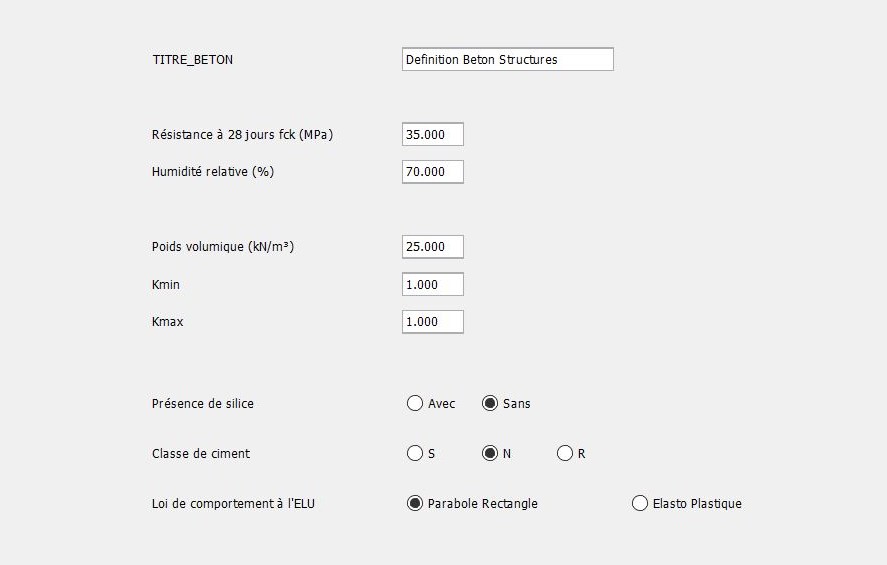

Les autres paramètres à définir sont habituels : données matériaux, effets thermiques, critères réglementaires pour les justifications, choix de disposition des aciers passifs, dates de phasage pour les ouvrages précontraints, etc.

A l’issue de la saisie, un fichier de "rappel des données" est édité via l’interface : si aucune erreur n’est détectée lors de l’édition de ce fichier, les données peuvent être transmises au DTOA pour exécution du calcul via le bon de commande de calcul.

Principe de calcul

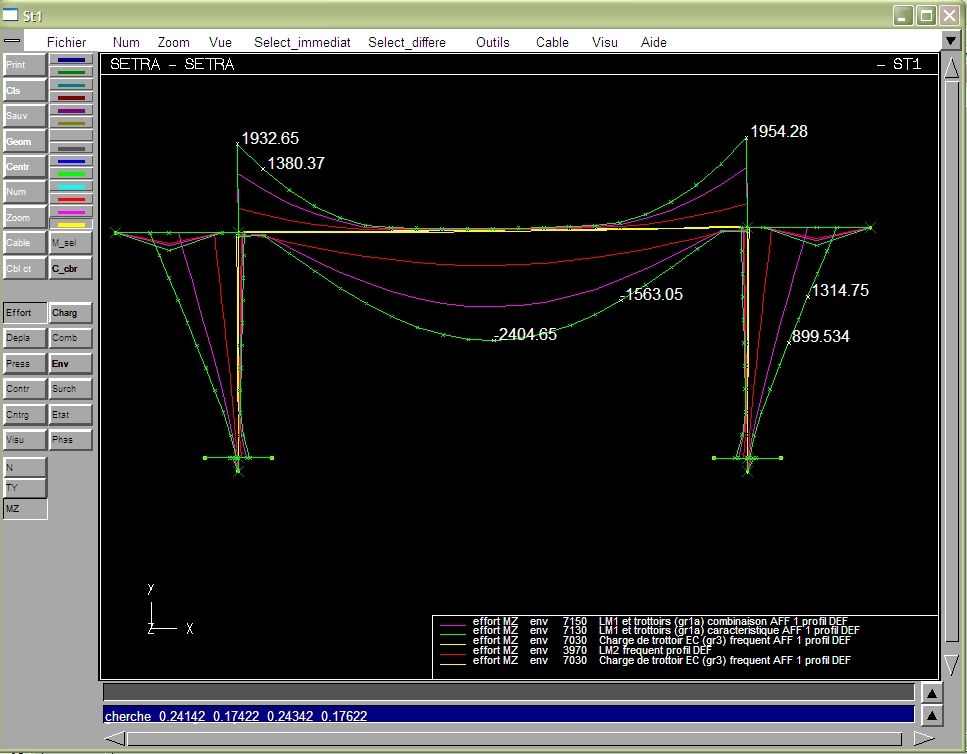

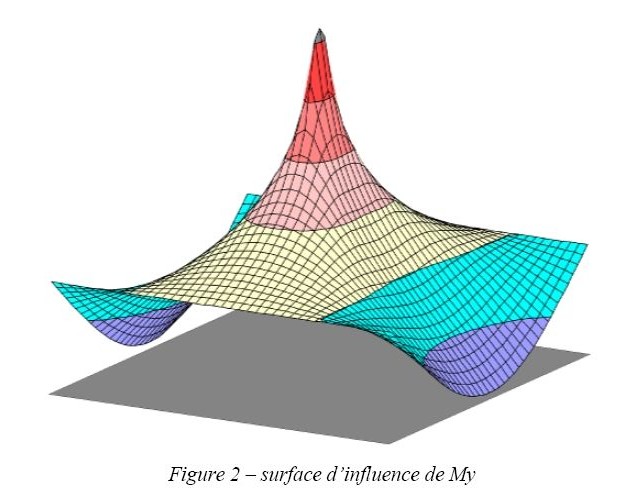

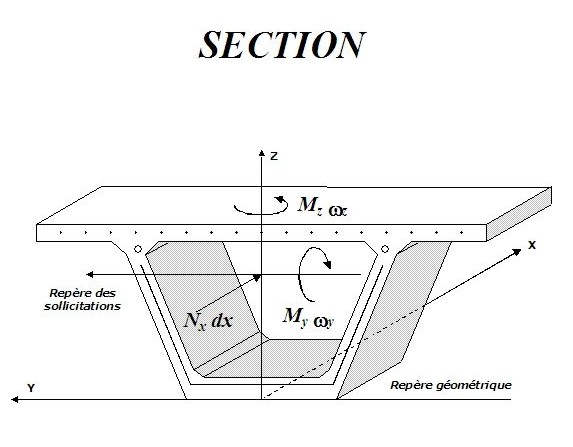

CHAMOA_P est basé essentiellement sur une modélisation 2D. Le calcul des effets transversaux est réalisé au moyen du module Guyon ® (A.L. Millan : méthode algébrique de calcul des efforts généralisée à partir de la théorie de Guyon Massonet généralisé aux multiplaques). CHAMOA-P a ensuite recours au moteur de calcul ST1 ® pour le calcul des efforts longitudinaux : l’utilisation est explicite (création dynamique d’un fichier de commande ST1 ®). Enfin, les justifications et les calculs de ferraillages sont réalisés à l’aide du Paquetage Section ®, moteur de calcul du logiciel CDS ®.

Limitations et résultats du programme

Les ouvrages étudiés doivent respecter les règles de l’art : à titre d’exemple, des abaques de pré-dimensionnement des épaisseurs d’ouvrages pour des profils types sont disponibles sur le site internet des calculs des ponts types.

Les ouvrages sont supposés à une seule chaussée (sans terre-plein central) et calculés pour un biais entre 70 et 100 grades. Pour les Portiques et Cadres très larges, une extension de calcul est possible pour les ouvrages entre 50 et 70 grades.

Les phases d’exploitation possibles sont :

• Phase définitive (ouvrage en service avec son profil en travers final).
• Phase provisoire (optionnelle - circulation de dumpers sur profil réduit en phase chantier).
• Certaines phases d’exécution (mise en tension de câbles pour un PSIDP, phasage des PRAD).

Le programme calcule les efforts en flexion longitudinale et transversale.

Le programme justifie les sections d’ouvrage en flexion et à l’effort tranchant.

Le programme dimensionne les semelles vis-à-vis des justifications externes pour les ouvrages portiques.

Pour les parties d’ouvrages en béton armé, le programme calcule automatiquement les quantités d’aciers passifs (en cm2/ml et non en termes de nombre d’armatures à diamètre fixé). Les longueurs d’ancrage ne sont pas prises en compte, seul le décalage des moments est pris en compte en fonction des états limites.

Les épaisseurs peuvent être vérifiées ou dimensionnées par le programme.

Les aciers de flexion transversale en travée sont calculés.

Les aciers des chevêtres incorporés ne sont pas calculés.

Pour les ouvrages en béton précontraint, la précontrainte est calculée soit en vérification, soit en dimensionnement (nombre de câbles et tracé)

Aucun plan n’est fourni, en particulier aucun travail de projeteur sur plan n’est réalisé.

Les dispositions particulières et certains calculs complémentaires doivent donc être réalisés par l’utilisateur (voir annexes : renforcement d’acier au droit des appareils d’appuis, recouvrement d’acier, calculs d’abouts, etc ).

Mentions légales

L’application est désignée sous le sigle "CHAMOA" pour Chaîne Algorithmique Modulaire de calcul des Ouvrages d’Art. Ce nom et ce sigle ont été déposés à l’Institut National de la Propriété industrielle dans les classes suivantes :

9 : logiciels (programmes enregistrés)
42 : programmation pour ordinateur.

Toute représentation ou reproduction, intégrale ou partielle de cette documentation et/ou du logiciel, faite sans le consentement du MEDDE (Ministère de l’écologie, du Développement Durable et de l’énergie est illicite (loi du 11 mars 1957, alinéa 1er de l’article 40).
